X射線衍射儀是一種非常常見、應用面廣泛的分析儀器，主要應用于樣品的物相定性或定量分析、晶體結構分析、材料的結構分析、宏觀應力或微觀應力的測定、晶粒大小測定、結晶度測定等等，因此，在材料科學、物理學、化學、化工、冶金、礦物、藥物、塑料、建材、陶瓷… …以至考古、偵探、商檢等眾多學科和行業中都有廣泛的應用，是理工科院校和材料研究、生產的科研機構、廠礦等單位必備的大型分析設備。

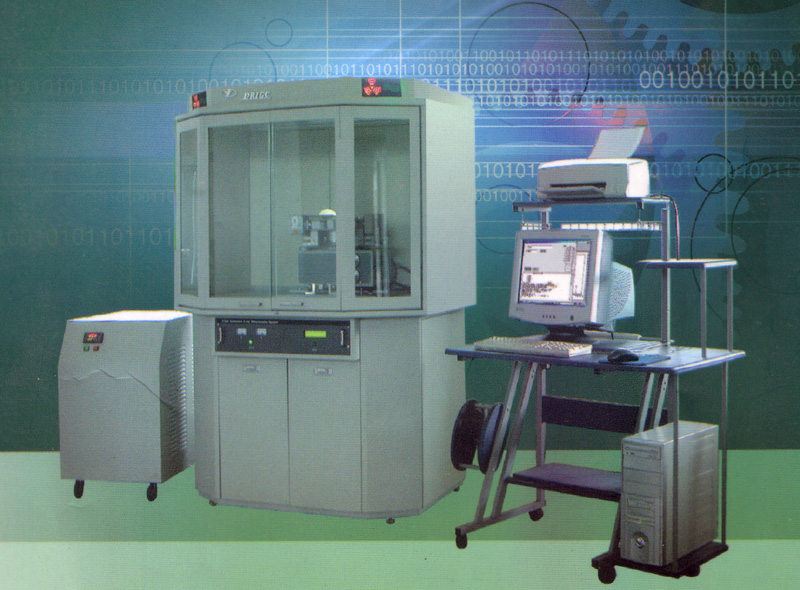

系統組成
◆高穩定度X射線發生器及防護系統；
◆冷卻循環水裝置；
◆測角儀（臥式或立式）；
◆數字化記錄控制單元及探測器；
◆衍射儀操作系統及應用分析軟件包；
◆高穩定度X射線發生器及防護系統。
儀器各部分的技術規格及技術指標
Y-2000X射線衍射儀采用單片機控制技術，模塊化設計，使高壓發生器部分控制精確、穩定、自動化程度高，高壓的開關及升降、光閘的開關均由計算機終端控制。為了使儀器自動化程度更高、性能更穩定，我們最新研制了高頻高壓X射線發生器。該產品采用高頻高壓技術，完全拋棄以往的倍壓整流模式，體積小、重量輕且故障率極低。
▲管電壓：10～60kV由計算機終端自動控制（1kV/step）；
▲管電流：5～80mA由計算機終端自動控制（1mA/step）；
▲管電壓、管電流穩定度≤0.01％；
▲額定輸出功率：3kW；
▲有過壓、過流、過功率、無壓、無水，X光管超溫保護；
▲光閘開關由計算機終端自動控制；
▲防護系統為雙重防護，且光閘窗口與防護罩連動，鉛門打開光閘自動關閉。射線防護達到國家標準要求，不大于2.5uSv/h。
測角儀（臥式或立式）
Y-2000X射線衍射儀采用計算機控制，精度高。測角儀角度單向重復性優于國家標準A級，測角儀單向轉角累積誤差達到國家標準A級。在計算機控制下，步進電機控制測角儀的轉動方向（正向或反向），可自動進行角度校正，消除空程和丟步檢測。
▲掃描半徑：185mm；
▲測量范圍：0°～160°（臥式）；-30°～160°（立式）；
▲最高轉速：120°/min;
▲驅動方式：θ單動、2θ單動、θ-2θ聯動；
▲掃描方式：連續掃描和階梯掃描；
▲最小步進角：0.001°；
▲連續掃描速度：0.005°～1.27°/S；
▲階梯掃描步寬角度：0.005°～160°；
▲2θ角測量精度：≤0.005°；
▲2θ角度單向重復性≤0.001°；
冷卻循環水系統
Y-2000X射線衍射儀采用帶制冷功能的循環水裝置。該裝置自動控制水溫并顯示X光管水溫，溫度范圍可自動選擇。自帶制冷系統，無需外接循環水冷卻裝置，并且采用不銹鋼水泵，使噪音降到極低并且消除了水銹的產生，避免X射線管的堵塞。
數字化記錄控制單元及探測器
▲自動控制微分、積分方式的轉換；
▲自動作脈沖高度分布曲線；
▲基線和道寬自動控制：0%～99%；
▲連續可調的探測器高壓: 0～2000V；
▲探測器高壓穩定度: 優于±0.01%；
▲最大線性計數：1000，000cps；
▲封閉閃爍計數器或正比計數器
▲能譜分辯率(Ｃu、Ｋα譜線): 閃爍計數器≤50%； 正比計數器≤20%。
整機綜合穩定度
◆系統綜合穩定度 ≤１％
衍射儀操作系統及應用分析軟件包
◆衍射儀操作系統軟件
一組在通用微機上運行的軟件，可自動控制衍射儀系統作連續掃描或階梯掃描，同時進行數據采集。
操作功能：衍射峰測量， 凈強度測量，測角儀轉動， 測角儀步進和步退，測角儀調整， 2θ校準，管電流、管電壓光閘控制。
應用軟件：
◆數據分析處理功能：平滑；扣除背底；Kα2剝離；尋峰(標D值，標2θ值，標d、2θ、強度、半高寬，顯示全部參數等多種衍射峰表示方法)；改變采樣步長；去除雜峰、干擾峰；d值、峰位修正；求積分面積、積分寬度、半高寬；譜圖對比、圖譜加減、譜圖合并；在譜圖任意位置插入文字；兩種游標方式(小游標、大游
技術參數：
Y-2000X射線衍射儀采用單片機控制技術，模塊化設計，使高壓發生器部分控制精確、穩定、自動化程度高，高壓的開關及升降、光閘的開關均由計算機終端控制。為了使儀器自動化程度更高、性能更穩定，我們最新研制了高頻高壓X射線發生器。該產品采用高頻高壓技術，完全拋棄以往的倍壓整流模式，體積小、重量輕且故障率極低。
▲管電壓：10～60kV由計算機終端自動控制（1kV/step）；
▲管電流：5～80mA由計算機終端自動控制（1mA/step）；
▲管電壓、管電流穩定度≤0.01％；
▲額定輸出功率：3kW；
▲有過壓、過流、過功率、無壓、無水，X光管超溫保護；
▲光閘開關由計算機終端自動控制；
▲防護系統為雙重防護，且光閘窗口與防護罩連動，鉛門打開光閘自動關閉。射線防護達到國家標準要求，不大于0.2uSv/h。
