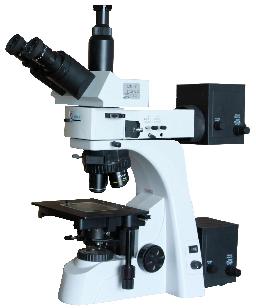

HS-WDI研究級數碼金相顯微鏡
北京合能陽光新能源技術有限公司成功地設計開發出高性能HS-WDI型高級數碼正置金相顯微鏡。選用優質的光學元件，使它具有出色的光學系統設計，可獲得高清晰的顯微圖像，成像效果可與進口顯微鏡媲美。高效優異的數碼功能，成像清晰，實時視頻圖像，同步顯示，色彩清晰、真實。廣泛應用于多種太陽能和半導體等各個檢測領域。
產品應用：
HS-WDI型金相顯微鏡是針對高端用戶的需求而研發的，作為高級金相顯微鏡，可廣泛應用于金相材料檢驗、半導體硅片、太陽能硅片、電池片、薄膜電池、FPD、電路封裝、電路基板、鑄件/金屬/陶瓷部件、精密模具的檢測。本儀器采用超大視場高級明暗場物鏡，超長工作距離，高清晰視野。穩定、高品質的光學系統使成像更清晰，襯度更好。用戶在使用時能夠體驗其超強性能，使您在工作中感到舒適和放松。
儀器特點：
? 金相顯微鏡鏡體：穩定的底座及載物臺，確保良好的機械穩定性，防震動設計。各種調節及控制部件使用方
便，功能擴展性強，適合金屬材料領域的研究、微電子及半導體硅片的研究檢測、工礦企業檢驗使用。
? 采用正置式，最新的國際標準無限遠光學系統.
? 光源及光路采用長壽命高亮度鹵素?zé)?，帶調光裝置?？讖焦怅@和視場光闌中心和大小可調。使用壽命在1000小時以上。鏡體內置電壓平衡系統,使圖像不會因電壓變化而閃爍。濾色片系統：配置日光矯正中性濾光片、藍色濾光片、綠色濾光片；目鏡配置測微尺0.01mm，用于長度等的測量及定標。
? 目鏡采用10倍高眼點超大視場雙目觀察，視場數不低于25mm，目鏡可根據使用者的曲光度進行調節。
? 物鏡采用最新高精度長工作距離無限遠平場復消色差明場/暗場金相物鏡，三重色差校正,獨立克服色差像
差。使用高折射率低色散螢石材料及特殊鍍膜技術，能夠具有高分辨率、高對比度,良好的色彩還原；物鏡組環均為全金屬部件,保證物鏡內多組透鏡光軸長期使用不偏移。光學部件鍍膜具有防霉功能。
? 物鏡轉換器為四孔式,能夠同時安裝明場和偏光、定位精確、轉換物鏡視場不漂移。
? 數碼系統采用工業原裝彩色數字CCD攝像頭，與顯微鏡匹配使用，不低于300萬有效象素，保證實時采集
到高清晰度、高色度和高色彩還原度圖片。
技術參數：
1. 目 鏡
|
目 鏡 |
放大倍數 |
視場（mm） |
|
大視場高眼點平場目鏡 |
10× |
∮25 |
|
帶十字線刻度分劃目鏡 |
10× |
∮20 |
2. 物 鏡（標配4個）
|
物鏡 |
放大倍數 |
數孔直徑 |
工作距離 |
|
長工作距離 無限遠平場 明場/暗場 金相物鏡 |
5× |
0.15 |
26.4 |
|
10× |
0.25 |
16.0 |
|
|
20× |
0.40 |
10.6 |
|
|
40× |
0.50 |
5.4 |
|
|
100× |
0.80 |
3.0 |
3.光學系統：采用了UIS高分辨率、長工作距離無限遠光路校正系統的物鏡成像技術。
4.放大倍數：50X-1000X

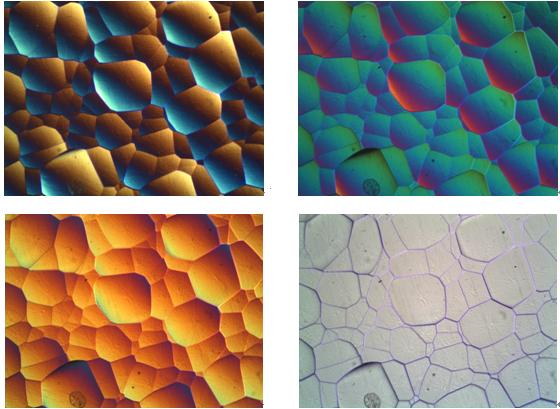

5.觀測方式：明場/暗場觀測、偏光觀測、微分干涉觀察（選配）。
6.轉 換 器：內定位四孔轉換器
7.調焦系統：粗、微動同軸調焦，采用齒輪齒條傳動機構,微動格值0.002mm
8.偏光裝置：檢偏鏡可360度轉動，起偏鏡檢偏鏡均可移出光路
9.濾光裝置：插板式濾色片（綠、藍、中性）
10.載物臺測微計：0.01mm,可用于測量微觀尺寸
11.分劃目鏡：0.1mm，與載物臺測微計配合使用，測量樣品尺寸
12.載 物 臺：二維移動載物臺，低位同軸手輪操作X、Y移動范圍：150mm×180mm
13.照明系統：采用非球面Kohler照明，增加觀察亮度，帶孔徑可變光欄和視場可變光欄
14.電源系統：90-260V / 50-60Hz
15.數碼系統：300萬像素彩色CCD系統、轉接鏡頭、USB直接與電腦連接，方便快捷
16.測量軟件：可實現對集成電路的線寬、線距、角度、兩點間距離、圓、平行線間距離、
任意曲線長度、任意多邊形等的幾何尺寸測量。精度可達±1μm. 可拍照數碼
照片進行分析、存儲、處理等。
儀器配置表
|
顯微鏡型號 |
HS-WDI |
|||
|
放大倍數 |
50×、100×、400×、1000× |
|||
|
序號 |
部件名稱 |
單位 |
數量 |
備注 |
|
1 |
金相顯微鏡本體 |
臺 |
1 |
|
|
1.1 |
顯微鏡鏡體 |
件 |
1 |
帶三目觀察頭 |
|
1.2 |
高眼點視度可調超大場目鏡 |
個 |
2 |
視場范圍不小于25mm |
|
1.3 |
長工作距離無限遠平場復消色差 明/暗場金相物鏡 |
個 |
1 |
5×/0.20 HD 工作距離≥29.5mm |
|
個 |
1 |
10×/0.25 HD工作距離≥16.5mm |
||
|
個 |
1 |
40×/0.50HD工作距離≥5.4mm |
||
|
個 |
1 |
100×/0.80HD工作距離≥3.0mm |
||
|
1.4 |
轉換器 |
件 |
1 |
內定位四孔轉換器 |
|
1.5 |
機械載物臺 |
件 |
1 |
X方向 尺寸180mm |
|
件 |
1 |
Y方向 尺寸150mm |
||
|
1.6 |
三維可調節燈室 |
|
|
聚光透鏡可通過旋鈕前后移動，反光盒可通過旋鈕進行三維調節移動 |
|
1.7 |
3位反射功能模塊盒 |
件 |
1 |
帶有孔徑光闌和視場光闌 中心和大小可調 |
|
1.8 |
偏光裝置 |
件 |
1 |
起偏片，可移出光路 |
|
件 |
1 |
檢偏片，可360°旋轉 |
||
|
1.9 |
明&暗場反射功能模塊 |
件 |
1 |
明/暗場反射光路 |
|
1.10 |
長壽命高亮度鹵素?zé)?/span> |
個 |
1 |
12V 50W ; 配有電壓平衡系統 |
|
1.11 |
日光色差矯正濾色片 |
片 |
1 |
可隨意移出移進光路 |
|
1.12 |
藍色矯正濾色片 |
片 |
1 |
可隨意移出移進光路 |
|
1.13 |
綠色矯正濾色片 |
片 |
1 |
可隨意移出移進光路 |
|
1.14 |
數碼接口適配鏡頭 |
件 |
1 |
連接數碼裝置 |
|
2 |
測微尺 |
件 |
1 |
0.01mm |
|
3 |
數碼攝像頭 |
件 |
1 |
不低于300萬像素彩色CCD |
|
4 |
防塵罩 |
件 |
1 |
|
|
選 配 |
|
|||
|
1 |
專業金相分析軟件 |
|
|
見詳細說明資料 |
|
2 |
電腦 |
|
|
內存大于1G,處理器速度大于2G |
|
3 |
打印機 |
|
|
打印清晰照片 |
